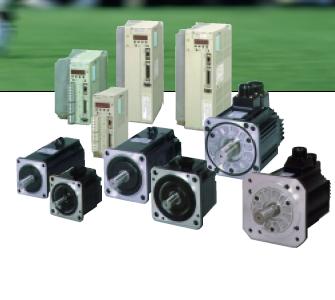

| SGMGH 伺服馬達 |
| 使用通信型回授編碼器解析度高連接線少
採用IGBT元件降低高頻燥音
高速度(最高速度5000r/min),高精度(17bit/327688P/R)
整定時間縮短1/3,低速圓滑運轉
伺服驅動器自動判別馬達,自動設定馬達參數 |
|
|

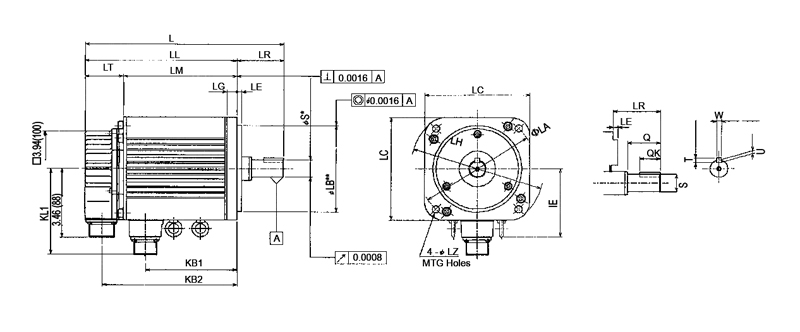

| 服型號 SGMGH- | 05A□A | 09A□A | 13A□A | 20A□A | 30A□A | 44A□A | 55A□A | 75A□A | 1AA□A | 1EA□A | | 額定輸出 | kW | 0.45 | 0.85 | 1.3 | 1.8 | 2.9 | 4.4 | 5.5 | 7.5 | 11 | 15 | | 額定轉矩 | N·m | 2.84 | 5.39 | 8.34 | 11.5 | 18.6 | 28.4 | 35 | 48 | 70 | 95.4 | | 最大轉矩 | N·m | 8.92 | 13.8 | 23.3 | 28.7 | 45.1 | 71.1 | 87.6 | 119 | 175 | 224 | | 額定電流 | A(rms) | 3.8 | 7.1 | 10.7 | 16.7 | 23.8 | 32.8 | 42.1 | 54.7 | 58.6 | 78 | | 最大電流 | A(rms) | 11 | 17 | 28 | 42 | 56 | >84 | 110 | 130 | 140 | 170 | | 額定轉速 | r/min | 1500 | | 最高轉速 | r/min | 3000 | 2000 | | 轉子慣量 J | ´10-4 Kg·m2 | 7.24 | 13.9 | 20.5 | 31.7 | 46 | 67.5 | 89 | 125 | 281 | 315 | | 容許負載慣量 | 馬達慣量5倍以下 | | 額定 Power Rate | kW/s | 11.2 | 20.9 | 33.8 | 41.5 | 75.3 | 120 | 137 | 184 | 174 | 289 | | 速度.位置檢出器 | 標準 | 增量型編碼器(17 bit : 32768P/R) | | 選購 | 增量型編碼器(17 bit : 32768P/R) | 馬達尺寸規格 | 型號 | L | LL | LM | LR | LT | KB1 | KB2 | IE | KL1 | 固定面尺寸 | 軸心尺寸 | 重量 (kg) | | SGMGH- | LA | LB | LC | LE | LG | LH | LZ | S | Q | QK | W | T | U | | 05A□A61 | 196 | 138 | 92 | 58 | 46 | 65 | 117 | — | 109 | 145 | 110 | 130 | 6 | 12 | 165 | 9 | 19 | 40 | 25 | 5 | 5 | 3 | 5.5 | | 09A□A61 | 219 | 161 | 115 | 88 | 140 | 7.6 | | 13A□A61 | 243 | 185 | 139 | 112 | 164 | 22 | 6 | 6 | 3.5 | 9.6 | | 20A□A61 | 245 | 166 | 119 | 79 | 47 | 89 | 145 | 140 | 200 | 114.3 | 180 | 3.2 | 18 | 230 | 13.5 | 35 | 76 | 60 | 10 | 8 | 5 | 14 | | 30A□A61 | 271 | 192 | 145 | 115 | 171 | 18 | | 44A□A61 | 305 | 226 | 179 | 149 | 205 | 23 | | 55A□A61 | 373 | 260 | 213 | 113 | 47 | 174 | 239 | 125 | 150 | 42 | 110 | 90 | 12 | 30 | | 75A□A61 | 447 | 334 | 287 | 248 | 313 | 40 | | 1AA□A61 | 454 | 338 | 291 | 116 | 251 | 317 | 142 | 168 | 235 | 200 | 220 | 4 | 270 | 57.5 | | 1EA□A61 | 573 | 457 | 388 | 69 | 343 | 435 | 20 | 55 | 16 | 10 | 6 | 86 |  |
   |
|
|
