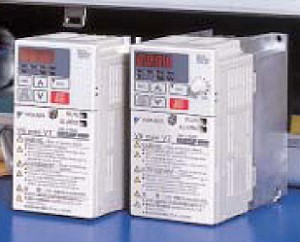

| V7 系列變頻器 |
| 0.1-7.5 KW
向量型超靜音
控制方式:電壓向量,V/ F
速度控制 : 範圍1:20 ~ 1:40,精度 ± 2-3%
最大輸出頻率 : 400HZ |
|
|
| ■ 200V 級規格 | 型號 | CIMR-V7AT**** | 20P1 | 20P2 | 20P4 | 20P7 | 21P5 | 22P2 | 23P7 | 25P5 | 27P5 | | 最大適用馬達(KW) | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | | 輸出 | 額定容量(KVA) | 0.3 | 0.6 | 1.1 | 1.9 | 3 | 4.2 | 6.7 | 9.5 | 13 | | 額定電流(A) | 0.8 | 1.6 | 3 | 5 | 8 | 11 | 17.5 | 25 | 33 | | 最大輸出電壓(V) | 三相 200 ~ 230 V (對應輸入電壓) | | 最大輸出頻率(Hz) | 參數設定可達400Hz | | 電 源 | 額定電壓頻率 | 三相 200 ~ 230 V 50/60 Hz | | 容許電壓變動 | -15 ~ +10% | | 容許頻率變動 | +-5% |
■ 400V 級規格
| 型號 | CIMR-V7AT**** | 40P2 | 40P4 | 40P7 | 41P5 | 42P2 | 43P7 | 45P5 | 47P5 | | 最大適用馬達(KW) | 0.2 | 0.2 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | | 輸出 | 額定容量(KVA) | 0.9 | 1.4 | 2.6 | 3.7 | 4.2 | 6.6 | 11 | 14 | | 額定電流(A) | 1.2 | 1.8 | 3.4 | 4.8 | 5.5 | 8.6 | 14.8 | 18 | | 最大輸出電壓(V) | 三相 380 ~ 460 V (對應輸入電壓) | | 最大輸出頻率(Hz) | 參數設定可達400Hz | | 電源 | 額定電壓頻率 | 三相 380 ~ 460 V 50/60 Hz | | 容許電壓變動 | -15 ~ +10% | | 容許頻率變動 | +-5% |
■ 共通規格
| 控制特性 | 控制方式 | 正弦波 PWM 方式 (可選擇 V/F 控制 , 電壓向量控制) | | 頻率控制範圍 | 0.1 ~ 400Hz | | 頻率精度 | 數位指令 : +-0.01%(-10 ~ 50℃) 類比指令 : +-0.5%(25℃+-10℃) | | 頻率設定解析度 | 數位指令 : 0.01 Hz(100Hz未滿) , 0.1Hz(100Hz以上) | | 類比指令 : 最大輸出頻率之1/1000 | | 輸出頻率解析度 | 0.01Hz | | 過負載耐量 | 額定電流150% 1分鐘 | | 頻率設定信號 | DC 0~10V(20KΩ),4~20mA(250Ω),0~20mA(250Ω) | | 頻率設定旋鈕,脈波輸入(可選擇切換方式) | | 加速,減速時間 | 0.01~6000秒(2組加速,減速時間可獨立設定切換) | | 煞車轉矩 | 短時間平均 : 0.1KW/0.2KW : 150%以上 0.4/0.75KW : 100%以上 | | 1.5KW : 50%以上 2.2KW以上 : 20% 連續回生轉矩 : 20% | | V/F曲線 | 任意V/F曲線設定 | | 保護機能 | 馬達保護 | 電子熱動電驛保護 | | 瞬時過電流 | 額定電流 250% 時停止輸出 | | 過負載 | 額定電流 150% 一分鐘時停止輸出 | | 過電壓 | 主回路直流電壓 410V(200V級) , 820V(400V級)以上停止輸出 | | 低電壓 | 主回直流電壓200V(200V級) , 400V(400V級)以下停止輸出 | | 瞬時停電補償 | 可選擇 : 15ms以上停止運轉 / 約0.5秒內繼續運轉 / 常時運轉 | | 散熱座過熱 | 電子回路保護 | | 失速防止 | 加速中 / 定速中 各別位準設定 , 減速中 有 / 無 失速防止 | | 冷卻風扇異常 | 電子回路保護(風扇堵住檢出) | | 接地保護 | 電子回路保護(動作位準與過電流相同) | | 充電中指示 | 主回路電壓50V以上 , Run與操作器顯示燈亮(400V級附Charge LED) | | 其它機能 | 多機能輸入 | 可選功能 7點輸入 : 正轉指令 , 逆轉指令 , 正/逆轉(三線式) , 外部異常 , | | 異常復歸 , 8段多段速指令 , 寸動指令 , 加減速時間切換 , 外部BB , 速 | | 搜尋 , 加減速禁止 , LOCAL/REMOTE切換 , 通信/控制回路端子切替 , | | 緊急停止異常 , 緊急停止警告 , UP/DOWN指令… | | 多機能輸出 | 可選擇功能 3 點輸出 (1C接點) : 異常 , 運轉中 , 零速中 , 頻率數一致 , | | 頻率數檢出 , 過轉矩檢出 , 輕故障 , BB中 , 運轉模式 , 變頻器運轉準備 | | 完了 , 異常再啟動中 , UV中 , 速度搜尋中 , 通信資料輸出中. | | 內藏機能 | 全領域全自動轉矩補償 , 轉差補償 , 起動時/停止時直流制動 , 頻率指令 | | 增益,偏壓, 操作鍵盤內附頻率旋鈕 , MEMOBUS 通信(RS485/422 max 19.2 | | KBPS) , PID控制 , 省能源控 , 參數COPY , 操作鍵盤內附頻率旋鈕 | | 狀態表示LED | 標準裝備 : RUN ALARM LED表示 | | 數位操作器 | 標準裝備 JVOP-140 : 可監看 設定頻率 , 輸出頻率 , 輸出電流 | | 連接端子台 | 主回路 : 螺絲端子台 控制回路 : 歐式一字端子台 | | 最大配線距離 | 變頻器與馬達最大配線距離 100M 以內 | | 保護構造 | 盤內取付型(IP20) 閉鎖壁掛型 (NEMA1) | | 冷却方式 | 200V 級 0.75KW , 400V 級 1.5KW 以上為強制風扇冷却 , 其餘為自冷 | | 環境 | 周圍溫度 | 盤內取付型 -10 ~ 50 ℃ 閉鎖壁掛型 -10 ~ 40 ℃ : (無結凍情況) | | 濕度 | 96% RH以下 (無結露情況) | | 保存溫度 | - 20 ~ 60 ℃ | | 使用場合 | 屋內 (無腐蝕性粉塵場所) | | 標高限制 | 1000 M 以下 | | 容許振動 | 10 ~ 20 Hz 以內 9.8m/s2 (1G) , 20 ~ 50Hz 以上 2m/s2 (0.2G) | ■ 外型尺寸  | 電壓 | 容量 | 外形圖 | 外形尺寸 mm | 重量(KG) | | W | H | D | W1 | H1 | H2 | | 220V | 0.1 | 1 | 68 | 128 | 76 | 56 | 118 | 5 | 0.6 | | 0.2 | | 0.4 | 108 | 0.9 | | 0.75 | 128 | 1.1 | | 1.5 | 2 | 108 | 131 | 96 | 5 | 1.4 | | 2.2 | 140 | 1.5 | | 3.7 | 140 | 143 | 128 | 2.1 | | 5.5 | 3 | 180 | 260 | 170 | 164 | 224 | 8 | 4.6 | | 7.5 | 4.8 | | 400V | 0.2 | 2 | 108 | 128 | 92 | 96 | 118 | 5 | 1.0 | | 0.4 | 110 | 1.1 | | 0.75 | 140 | 1.5 | | 1.5 | 156 | | 2.2 | | 3.0 | 140 | 143 | 128 | 2.1 | | 3.7 | | 5.5 | 3 | 180 | 260 | 170 | 164 | 224 | 8 | 4.8 | | 7.5 | |
