| Z 系列 光電開關 |
| 耐環境性超群,IP67保護構造
耐衝擊100G
應答時間0.5ms以下
可2台緊密結合安裝,具干涉防止 |
|
|
|
種 類
|
種 類
|
透過
|
鏡片反射
|
直接反射
|
限定距離
|
|
型 式
|
ZT-1200N
|
ZR-350N
|
ZD-70N
|
ZD-L09N
|
|
檢出距離
|
12m
|
3.5m
|
700mm
|
10 ～90 mm
|
|
光 源
|
紅色 LED
|
|
光點直徑
|
φ1.5m/12m
|
φ350mm/3.5m
|
φ100mm/700mm
|
φ12mm/90mm
|
|
反應時間
|
0.5 ms 以下
|
|
應差距離
|
─
|
─
|
20％以下
|
10％以下
|
|
表示燈
|
輸出表示（橙色 LED ）
|
|
控制輸出
|
NPN類型 Max100 mA/DC30 V 1.8 V/100 mA max
|
|
輸出形態
|
入光/遮光 ON 開關切換
|
|
電源電壓
|
DC10～30 V
|
|
消費電流
|
投光：20 mA 以下 / 受光：15 mA 以下
|
20mA以下
|
|
符合安規
|
CE適合
|
|
耐環境性
|
溫度/濕度
|
－25 ～＋55 ℃ （不結冰） / 35 ～95 ％ RH （不結露)
|
|
周圍光度
|
太陽光：10,000rx 白熾燈：3,000rx
|
|
耐振動
|
耐久：10 ～55 Hz振幅1.5 mm X,Y,Z 各方向 2時間
|
|
耐衝擊
|
大約 100 G（1000 m/s2 ） X,Y,Z 各方向 3 次
|
|
保護構造
|
IEC 規格 IP67
|
|
材質
|
外盒：ABS 鏡頭：聚碳酸酯（回歸反射一部份是 PMMA ）
|

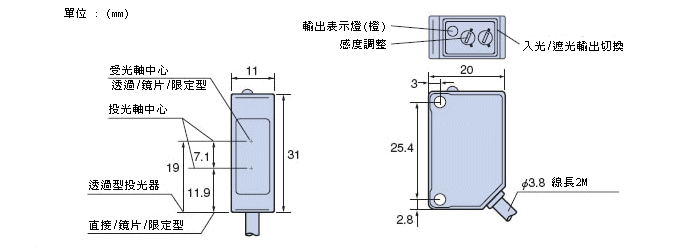

外型尺寸
|
   |
|
