 根據檢測需要,可以選擇三種執行模式 | |  分支執行模式 | | 使用方便!無需複雜設定,即可實現分支檢查! | | | 範例 | | | | 首先判斷方向,然後根據方向分別執行檢測(字元外觀或標記寬度測量). | | | | | 傳統方式 |
| | |  處理所有檢測並輸出結果
進行外部的方向判斷和比
較結果
處理時間:65msec!
| | |
| | | 分支執行 | | | 執行方向判斷後再處理必要
的檢測視窗即可
處理時間:35msec! | | | | 用戶自定義模式 | | 多項檢測提高為三個塊,無需切換時間! | | | 範例 | | | | 當無法在一次攝取圖像中將物件全部攝入視里野,或在單一視野下無法達成檢測精度時,且需要多次連續檢查時,可使用此模式. | | | | | | | 傳統方式 |
| | | 透過外部機器處理品種切換
由於品種切換需要時間,因此
使快速檢查受到限制較結果
| | |
| | | 用戶自定義模式 | | | 利用外部信號,在內部切換執
行區塊
由於不使用外部機器,檢測時
間大幅減少
| | | | 全部處理模式 | | 每個品種中可登錄的檢測視窗的數量增加了3倍,因此可一次進行多點檢查! | | | 範例 | | | | 也可同時進行LED亮度等多點檢查. | | | | | 為判斷結果提供充足的外部輸
出(A210為96點,A110為48點)
在多點檢測時,能夠同時輸出判
斷結果. |
|  | | 具有使用簡便的特性 | | 方便的顯示新功能 | | 資料監視功能 | | 在檢查畫面上能夠顯示數值運算與判斷輸出的標題和結果,以及登錄欲顯示的文
字列,並且可以直接在. | |
| | | | 標誌功能 | | 檢測螢幕上可顯示8種圖形(圓形,橢圓,矩形和線形),對於在量產設備上用手動調
整攝影機位置時,非常方便.
| |

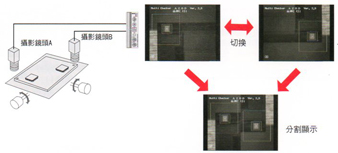

| | | | 兩幅圖像的切換/分割功能 (只限A210) | | 當同時使用兩個攝影機測量兩點間距離時,不僅可使用外部信號切換顯示圖像,也
可以在畫面中分割顯示分別由兩台攝影機攝取的圖像.
圖像分割可以選擇縱向或橫向. | |
| | | | 增加取像功能 | | 雙倍速隨機攝影機(增強型矩形CCD素子) | | A系列產品配備的是增強型雙倍速隨
機攝影機能以較原有速度快3倍的速
度(1/60秒)拍攝出高品質的圖像,且圖
像不會變質,若是在field mode(隔行掃
描)模式下,則能完成較原有速度快4倍
的速度,即1/120秒的取像時間,因此可
不需擔心檢測時間或圖像品質而進行
高速檢查. |
| | | | 內部的同步信號檢測 | | 可對應於NTSC內部的同步信號,也可
以使用視頻顯示器和專用攝影機. | | | 更有效的精密檢測功能 | | 1. 智慧化圖形配對 (A210)/圖形配對 (A110) | | A 高速,高精度副畫素級檢測 | 由於具有高速CPU,大容量記憶體及獨特的演算法,因此即使是對於64*64像素的範本,
256*256像素的搜索區域,採用副畫素級精確檢測進行圖形配對過程,仍然只需10ms,即
可進行高速度,高精度的位置檢測. | |
| | | | B 智慧化圖形配對 (A210) | | 在以副畫素級進行灰度圖形配對時,使用灰階差分演算法可檢測更為細緻.如此,即使
是在只使用圖形配對的情況下,也能夠獲得精確檢測結果. | |
| | | | C 智慧化圖形範本 (A210) | 只需根據多個良品的實例,即可自動合成正確產品的圖像.此一功能使檢測工作因無需
設置複雜的參數,而變得非常簡單. | |
| | | | D 智慧化配對旋轉補正功能 (A210) | A210可以通過回轉補正/智慧化配對搜索區域內範本之方式進行搜索.即使檢測目標是
處於傾斜狀態,同樣可以精確地檢測出其所處位置. | |
| | | | E 旋轉位置/傾斜度的檢測功能 (A210) | 採用旋轉搜索功能,無論被測圖像的傾斜程度如何,都可以精確測知其傾斜位置和傾斜
角度. | | | | F 多位置檢測功能 | 可支援多位置檢測,亦即對檢測搜索區域中具有複數個相同範本圖案的物件分別進行
檢測.此功能在從事機械手臂或類似設備的移動工作時,非常有用. | |
| | | | E 教導功能 | 教導功能可在通過外部指示信號時更改配對範本中的內容,之後只需顯示被檢測到的
物件即可以完成修改登錄.該功能亦可支援位置補正,因此即使被測物件的位置有偏差
同樣可以使用該功能. | |
| | | | 2. 副畫素級灰階邊緣檢測 | 副畫素除了可精確測量邊緣位置外,也可支援邊緣個數計算功能,若是另外再採用投影
掃描演算法,則即使產品表面非常粗糙,也一樣能精確測出所需要的邊綠位置,而在利用
旋轉補正功能時,傾斜方向的掃描將可利灰階畫素間補償處理功能,進行副畫素邊緣檢
測. | |
| | | | 3. 灰階視窗 | 能夠在區域內快速計算亮度的平均值,甚至當二值化判別困難,灰階值的差別小時,方向
判別仍然能執行.能夠使用自由形狀的設定區(矩形,橢圓,多邊形)與這個檢查的物件相
匹配. | |
| | | | 4. 旋轉*位置補正功能 | 即使發生傾斜或在移動中工作,也能自動補正與精確檢查.能夠使用灰階資料來做調整
所以亮度變化也可以做精確的調整.多重補正與優先補正的功能,也大大簡化了複雜的
調整. | | 旋轉補正 (A210) 精確位置矯正 (A210/A110) |   | | | | 5. 更完美的二值化處理功能 | | A 豐富的檢測功能 | | 特徵抽出功能適用於進行位置/尺寸/空間方位的檢測
二值化視窗功能適用於進行有無/尺寸/方向的檢測
邊緣檢測功能適用於進行高速的尺寸測量
線形功能適用於進行高速的長度/數目/有無檢測 | |
| | | | B 自由定義檢測區域的形狀 | 可自由將檢測區域的形狀設定為矩形,橢圓或多邊形,以便與檢測對象配對,亦可根據
需求自由調整遮蔽區域(不檢測)的形狀. | |
| | | | C 圖像濾波功能 | | 由於濾波功能可隨檢測處理的不同而不同,因此即使是干擾較多二值化圖像,也可以利
用濾波處理([圖像縮小]→[圖像放大])獲得穩定的分析結果. | |

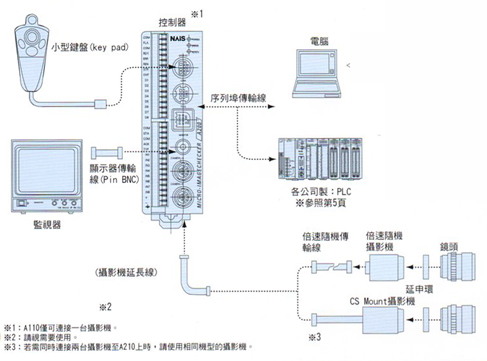

| | | A210/A110 多功能檢查系統 系統構成圖 | | 系統構成圖 | |

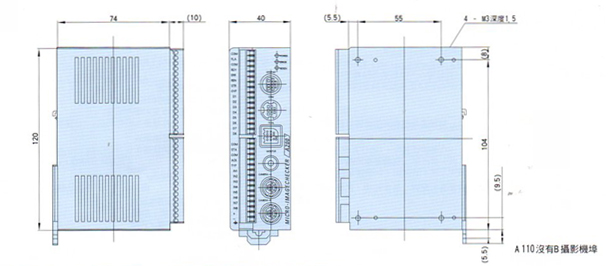

| | | | 尺寸 (單位:mm) | | A210/A110控制器 | | ANMA21□V2 | | ANMA11□V2 | |

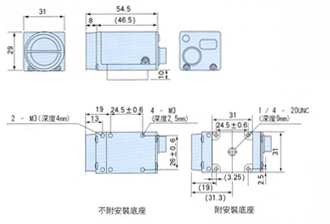

| | | | 雙倍速隨機攝影機:C mount | | ANM831 | |

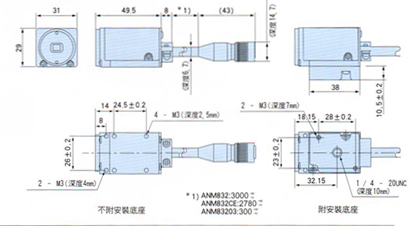

| | | | CS mount 攝影機:CS mount | | ANM832 | | |

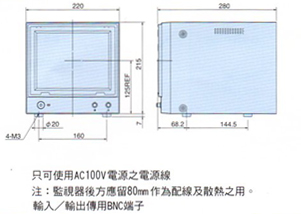

| | | | 操作key pad | 螢幕 | | ANM85202 | ANMA810 | |
|

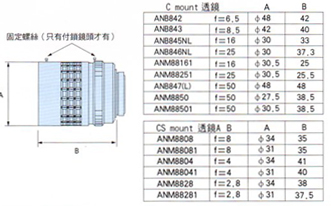

| | | | | 鏡頭 | 攝影機連接線 | |
| ANM84303 | | ANM840□□A | |
| | |
