| K 系列透明物檢出 光電開關 |
| 採用高亮度光點,安裝容易
不安解除,QX電路搭載
1米以上長距離檢出OK |
|
|
|
型態
|
|
不鏽鋼外蓋保護
避免重物,工具的衝擊
|
 |
保鮮膜的透明度亦可穩定的檢出, |
規格
|
型態
|
透過型
|
鏡片反射
|
直接反射
|
限定距離型
|
透明物檢出
|
|
出線
|
NPN
|
KT-700N
|
KR-250N
|
KD-40N
|
JD-H(S)L03N
|
KR-Q50NW
|
KR-Q150NW
|
KR-Q300NW
|
|
PNP
|
KT-700P
|
KR-250P
|
KD-40P
|
JD-H(S)L03P
|
KR-Q50PW
|
KR-Q150PW
|
KR-Q300PW
|
|
接頭
|
NPN
|
KT-700CN
|
KR-250CN
|
KD-40CN
|
JD-H(S)L03CN
|
KR-Q50CNW
|
KR-Q150CNW
|
KR-Q300CNW
|
|
PNP
|
KT-700CP
|
KR-250CP
|
KD-40CP
|
JD-H(S)L03CP
|
KR-Q50CPW
|
KR-Q150CPW
|
KR-Q300CPW
|
|
檢出距離
|
7m
|
2.5m
|
40cm
|
2-5cm
|
50cm
|
1.5m
|
3m
|
|
光源
|
紅色 LED
|
|
最小檢出
|
φ7mm
|
-
|
φ40mm
|
-
|
φ2.5mm (steel wire)
|
|
反應時間
|
1msec Max
|
0.7msec Max
|
|
感度調整
|
無裝備
|
單一旋轉鈕
|
|
指示燈
|
單一指示燈
|
|
控制輸出
|
NPN or PNP 開極集, 100mA Max / 30V DC
|
|
測試輸入
|
裝備
|
無裝備
|
|
操作模式
|
Light ON / Dark ON 可選擇
|
|
絕緣電阻
|
Min. 20M Ohm / DC500V
|
|
供給電應
|
10 to 30 V DC ±10%
|
|
消耗電流
|
35mA Max
|
|
符合安規
|
JIS, UL, CE, VDE
|
|
溫度溼度
|
-25 to +55℃ / 35 to 85%RH
|
|
環境亮度
|
太陽光:20,000lux max. 白熾燈:4,000lux max.
|
|
耐振動
|
10 50 55 Hz amplitude 1.5mm, X-Y-Z for 2 hours
|
|
保護種類
|
IEC 144 IP67, VDE Level 3
|
|
材質
|
ABS (Case), PC (Lens), SUS304 (Cover)
|
|
重量
|
25g (20g for emitter of thru-beam type)
|
25g
|

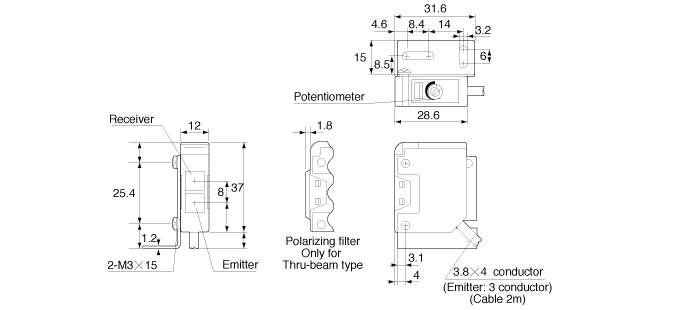

外型尺寸
|
   |
|
